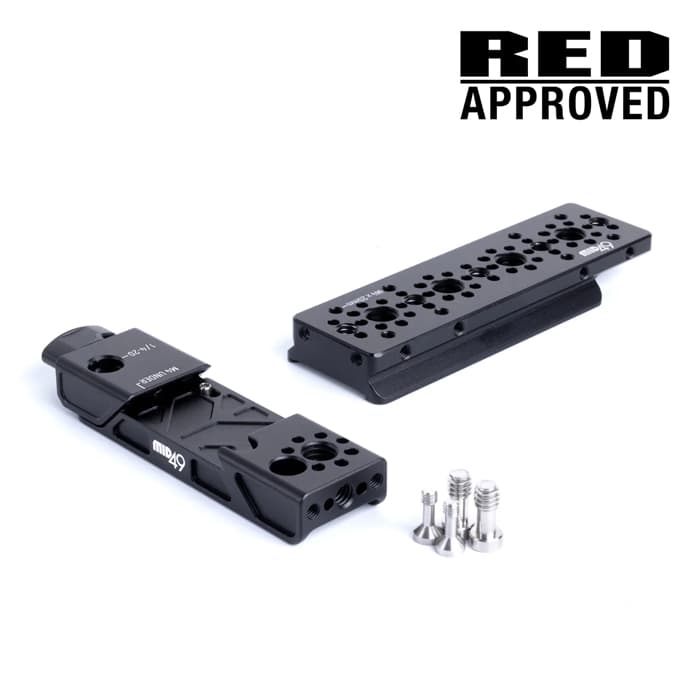

ARCA Top Plate Kit (114mm, RED Komodo, Komodo-X, V-Raptor) には、ARCA トップ マウント (RED Komodo 、Komodo-X、V-Raptor )と ARCA トップ プレート (114mm)が含まれています 。

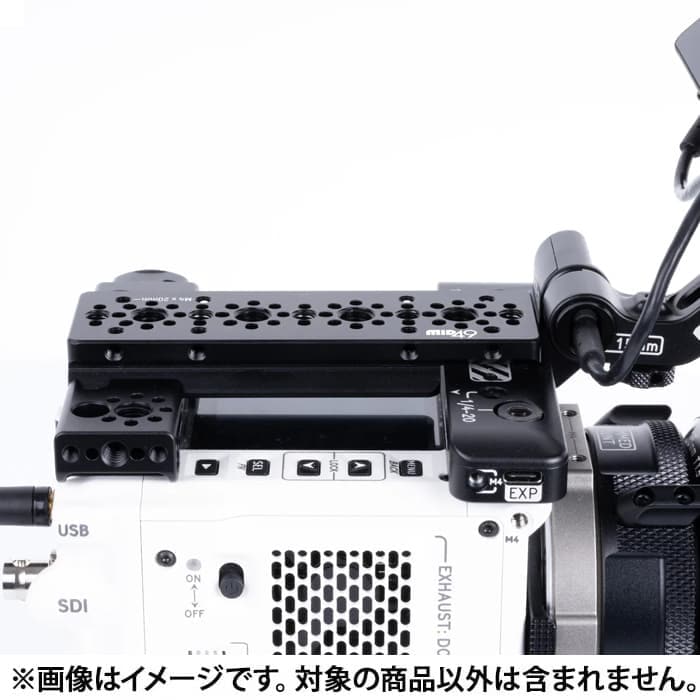

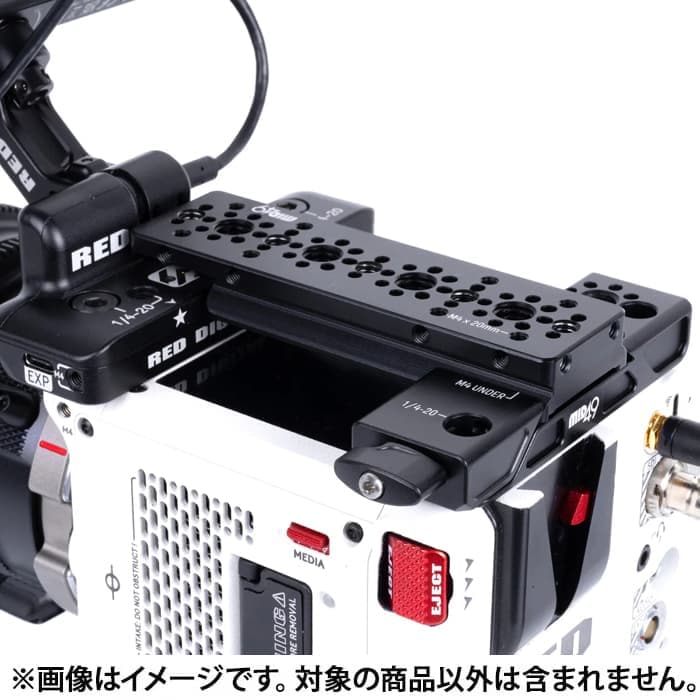

ARCA トップ マウント (RED Komodo 、Komodo-X、V-Raptor )は、Komodo、Komodo-X、および V-Raptor カメラの上部にある 2 本の 1/4-20 ネジに取り付けます。Komodo-X では、付属の 2 本の M4 ネジを使用して、トップ マウントをカメラ上部の後部に取り付けることができます。
中央のARCAスイス規格スロットを使用し、ARCAトップハンドルとARCAトッププレート（114mm）を トップロードまたは背面からスライドインして取り付けることができます。背面からスライドインする場合、安全ピンがカチッとはまり、正しく取り付けられます。 。位置を調整して、ラチェットつまみネジをロックします。トップローディングは、蝶ネジを緩め、ラチェットノブを引き出し、ARCA クランプが完全に開くまで蝶ネジを回すことで実現できます。締め付けるときは逆の手順で行ってください。 トップマウントには、ARRI 位置決めピンを備えた 1/4-20、3/8-16、およびアクセサリを取り付けるための M4x20mm 穴もあります。
ARCA トップ プレート (114mm) は、 ARCA トップ マウント (RED Komodo 、Komodo-X、V-Raptor )に取り付けられる軽量トップ プレートで 、標準で ARRI 位置決めピンを備えた 1/4-20 および 3/8-16 の取り付け穴があります。間隔。複数の側面に M4x20mm ネジ穴があり、ロッド ブラケット (長さ 15mm)またはその他の ARRI M4 アクセサリを取り付けることができます。 ダブテールの長さは114mm。
製品重量 :3.80オンス (108g)
製品寸法 (幅 x 長さ x 高さ) :4.18 x 4.49 x 0.95インチ (106 x 114 x 24mm)
